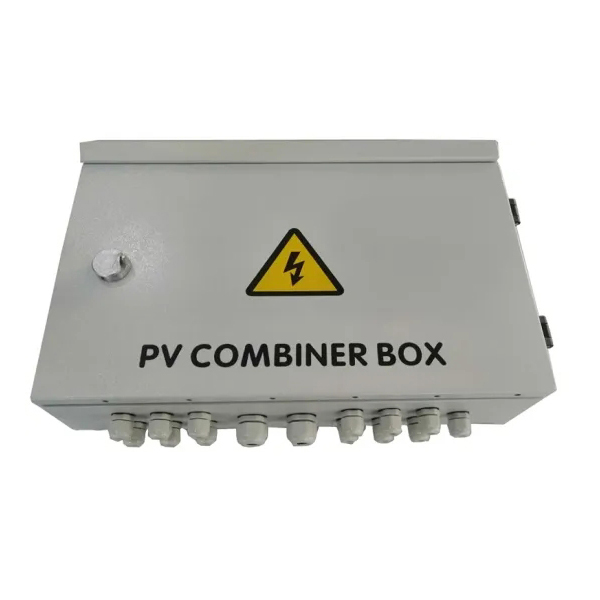

Фотоэлектрическая матрица постоянного тока от солнечного сумматора к распределительной коробке, которая представляет собой электрический шкаф, который надежно объединяет несколько проводов и кабелей через различные входные порты. Блок солнечного сумматора объединяет в себе выход многочисленных цепочек фотоэлектрических модулей для подключения к инвертору.
Photovoltaic Array DC Solar Combiner Box bus синтетический вход постоянного тока из 8 фотоэлектрических компонентов на 1 выход. Каждый канал имеет предохранитель. Сторона вывода оборудована молниезащитой и автоматическим выключателем. Это значительно упрощает входную проводку распределительного шкафа постоянного тока и инвертора. Реализуйте молниезащиту, защиту от короткого замыкания и защиту от заземления. Блок сумматора PV делится на два типа: интеллектуальный блок и неинтеллектуальный блок. Блок интеллектуального фотоэлектрического сумматора оснащен блоком мониторинга, который затем определяет входной ток каждой цепочки, определяет внутреннюю температуру, обнаруживает состояние молниезащиты, обнаруживает состояние автоматического выключателя и суммирует выходное напряжение и т. Д.
Дизайн и конфигурация строго соответствуют Технической спецификации блока солнечного сумматора на фотоэлектрической решетке постоянного тока CGC / GF 037: 2014.
| Имя | ZC-PV12 / 1 |
| Максимальное напряжение постоянного тока в системе | 1000 |
| Максимальный входной ток для каждой струны | 15А |
| Максимальное количество входных строк | 12 |
| Максимальный выходной ток переключателя | 160A |
| Количество инвертора MPPT | N |
| Количество выходных строк | 1 |
| Категория теста | â € - степень защиты |
| Номинальный ток разряда | 20ка |
| Максимальный ток разряда | 40ка |
| Уровень защиты по напряжению | 3,8 кВ |
| Максимальное продолжительное рабочее напряжение Uc | 1050 В |
| Поляки | 3P |
| Характеристика структуры | Модуль plug-push |
| Степень защиты | IP65 |
| Выходной переключатель | Выключатель постоянного тока (стандарт) / автоматический выключатель постоянного тока (опция) |
| Разъемы SMC4 / предохранитель постоянного тока / сетевой фильтр постоянного тока | Стандарт |
| Модуль мониторинга / Предупреждающий диод | По желанию |
| Материал коробки | Металл |
| Способ установки | Тип настенного монтажа |
| Рабочая Температура | -25см - +55см |
| Повышение температуры | 2 км |
| Допустимая относительная влажность | 0-95%, без конденсации |
Предоставьте пользователям безопасные, короткие, красивые и применимые продукты для фотоэлектрических систем.
Блок солнечного сумматора постоянного тока с фотоэлектрической решеткой имеет настенный внешний вид, который адаптируется к суровым условиям окружающей среды. В дополнение к основным компонентам, другие могут быть настроены в соответствии с требованиями пользователя.
