Мы являемся профессиональным производителем распределительных коробок для солнечных батарей и сумматоров фотоэлектрических модулей для сетевой солнечной системы с опытом работы 12 человек. Мы стремимся к качеству и инновациям в наших продуктах. Наш завод соответствует стандарту ISO 9001, и вся продукция сертифицирована Intertek с сертификатом CE и CB. Минимальный заказ - 1 шт.
1. В солнечной энергетической системе, чтобы уменьшить количество соединительных линий, упростить обслуживание, снизить потери, оптимизировать структуру системы, повысить безопасность и надежность элементов, обычно требуется блок фотоэлектрического сумматора между солнечными панелями и инвертором.
2. Кроме функции фотоэлектрического перехода, объединительный блок ПК должен также иметь защиту от обратного тока, защиту от перегрузки по току, защиту от перенапряжения, защиту от молний и т. Д., А также ряд совершенных функций защиты, в то же время, проверку рабочего состояния, тока, напряжения. , и мощность после перехода, состояние разрядника, сбор данных о состоянии автоматического выключателя постоянного тока и обнаружение дуги, обнаружение утечки (опционально) и т. д.
3. Производимые нами фотоэлектрические сумматоры оснащены всеми функциями, упомянутыми выше, конфигурацией с инвертором, работающим в сети / вне сети, для создания полного набора систем солнечной энергии.
4. При выборе блока фотоэлектрического сумматора, в зависимости от диапазона входного постоянного напряжения и выходной мощности инвертора, определенное количество панелей будет подключено последовательно в виде цепочки, некоторые параллельные цепочки будут подключаться к фотоэлектрической сумматорной коробке для соединения через управление автоматическим выключателем и защитой разрядника, затем питание инвертора.
1. Соответствует требованиям CGC / GF002: 2010, Технические характеристики распределительной коробки фотоэлектрической решетки.
2. Допустимое максимальное количество подключаемых панелей - 24 струны. Номинальное напряжение каждой струны - 10А, максимальное - 15А.
3. Общий выходной ток 250 А, максимальное напряжение 1000 В постоянного тока.
4. Для каждой струны предохранитель высокого напряжения и защита от подключения.
5. Оснащен PV-разрядником высокого напряжения.
6. PV высоковольтный автоматический выключатель управления выходом, устойчивый к давлению DC1200V, ток предохранителя не является обязательным.
7. В соответствии с наружной установкой, класс защиты IP65.
8. Изолировать порт RS485, используемый для удаленной передачи данных, поддерживать протокол MODBUS-RTU.
9. Встроенная функция комплексной защиты, программируется не только множество параметров сигнализации, но и каждая функция сигнализации может быть установлена на «Вкл.» Или «Выкл.»)
10. В режиме реального времени опасная дуга в цепи постоянного тока, как только возникнет опасная дуга, сработает аварийный сигнал и сразу включит аварийный выключатель и отключит цепь неисправности, соответственно, предотвратит пожар и т. Д. От дуги.

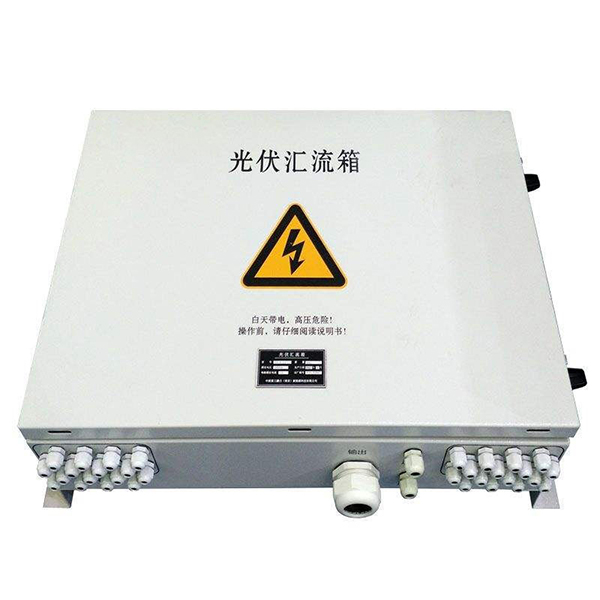

Модель | CSPVB / 24-1 |
Электрический параметр | |
Максимальное напряжение постоянного тока системы | 1000 В 1000 |
Максимальный входной ток для каждой струны | 15А |
Максимальное количество входных строк | 24 |
Максимальный выходной ток переключателя | 360A |
Максимальный инвертор MPPT | N |
Количество строк вывода | 1 |
Молниезащита | |
Категория теста | Степень защиты 2 |
Номинальный ток разряда | 20кА |
Максимальный ток разряда | 40кА |
Уровень защиты по напряжению | 3,8 кВ |
Максимальное продолжительное рабочее напряжение Uc | 1050 В |
Поляки | 3P |
Характеристика структуры | Модуль plug-push |
Система | |
Степень защиты | IP65 |
Размер входного водонепроницаемого терминала | PG9 / PG11 |
Размер выходного водонепроницаемого терминала | PG21 ~ PG29 |
Выходной переключатель | Автоматический выключатель постоянного тока (стандарт) / Выключатель постоянного тока (опция) |
Водонепроницаемые соединители MC4R | Стандарт |
PV предохранитель постоянного тока | Стандарт |
Устройство защиты от перенапряжения PV | Стандарт |
Модуль мониторинга (опционально) | Обнаружение тока каждого канала, напряжения на шине, состояния автоматического выключателя и молниезащиты, температуры коробки |
Вспомогательный источник питания | Вспомогательный источник питания: AC85V ~ 265V / DC24V (± 10%) / DC200V ~ 1000V |
Режим / протокол связи (необязательно) | Шина RS485 / стандартный протокол MODBUS-RTU |
Функция предотвращения обратного хода (необязательно) | Может быть оснащен модульным и герметизированным диодом предотвращения обратного хода. |
Материал коробки | Горячеоцинкованная сталь / нержавеющая сталь / холоднокатаный лист |
Способ установки | Тип настенного монтажа |
Рабочая Температура | -40 ° С ~ + 85 ° С |
Высота | 4 км |
Допустимая относительная влажность | 0-95%, без конденсации, без агрессивных газов |
Механический параметр |
|
Ширина x высота x глубина (мм) |
850x500x200 |
